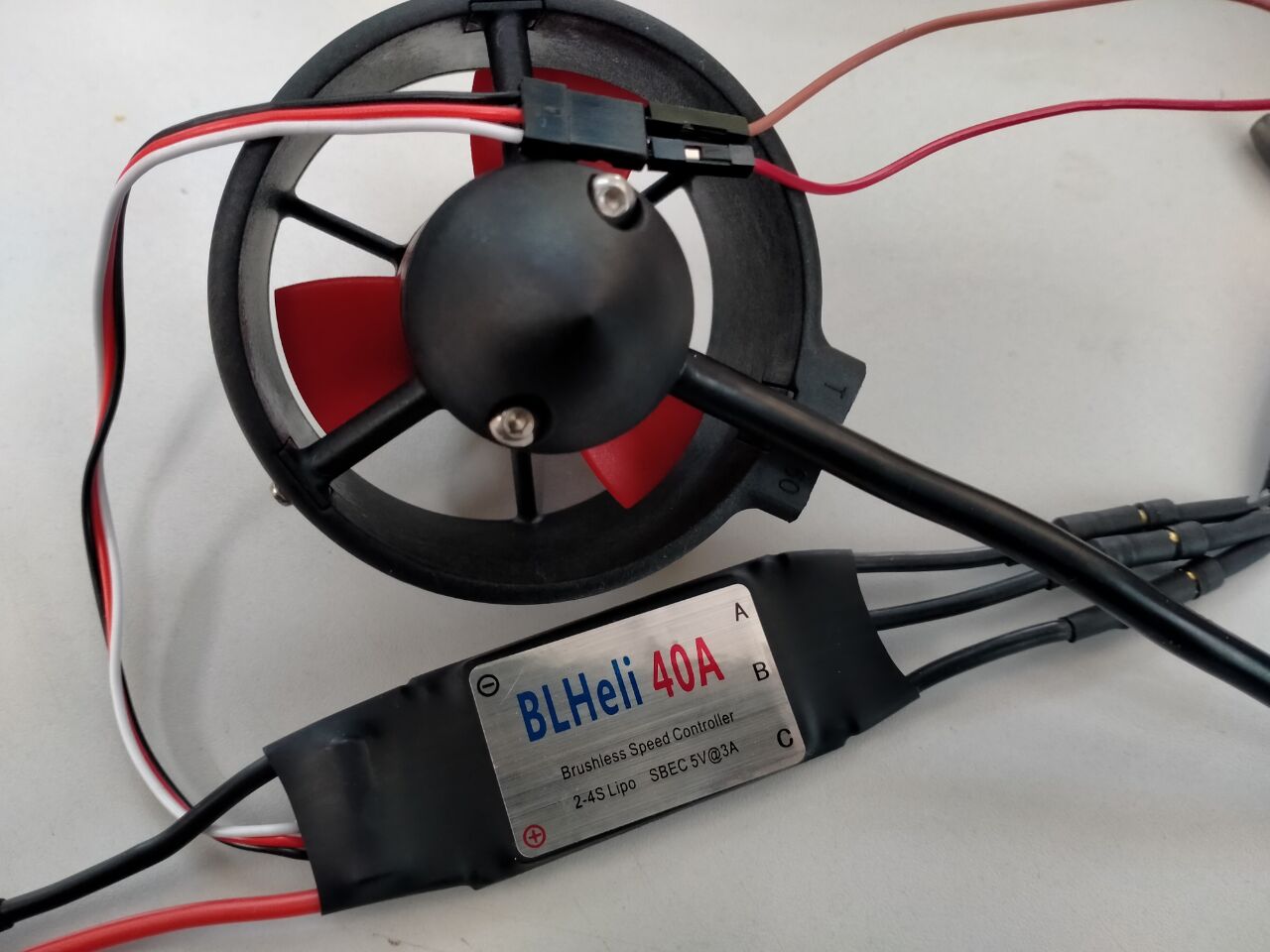

写了一个单片机输出PWM波控制电调的程序,但电机无法转动,请问程序哪里不对呢?,想用单片机驱动电调控制推进器转动,用的电调不需要设置行程,但需要进行中位启动电调的频率是50HZ,那周期就是确定的0.02s即20000us吧,中位启动是指设置PWM波高电平时间为1500us吗?
以下为源程序,占空比7.5%高电平时间为1500us,但无法启动,请问是为什么呢?
#include <stc12c5a.h>
#include <stdio.h>
#include <stdlib.h>
#include <math.h>
#define uchar unsigned char
#define uint unsigned int
/*用定时器T0来控制频率,定时器T1来控制占空比*/
/*T0中断让一个IO口输出高电平,T1让IO口输出低电平*/
/*改变T0初值就可以改变频率,改变T1初值就可以改变占空比*/
/*机器周期为1us,设定频率为50HZ,则周期为20ms
要定时20ms,设置中断基准为0.02ms,中断1000次为一个周期
0.02ms/1us=20,初始值65535-20+1=FFEC*/
sbit PWM=P2^1; //P21输出PWM波
uchar time; //占空比
void main()
{
TMOD=0x01;//打开定时器0,工作方式1:16位定时器
TH0=0xff; //
TL0=0xec;
EA=1;//开总中断
ET0=1;//开定时器0中断
TR0=1;//启动定时器0
while(1)
{
}
}
void time0() interrupt 1
{
TR0=0;//定时器关闭
TH0=0xff; //
TL0=0xec;
TR0=1;//打开定时器
time++;
if(time>=1000)
time=0;
if(time<=75)//占空比为7.5%,高电平时间1500us
PWM=1;
else PWM=0;
}
,很多小白不明白PWM怎么回事。只能说明你们看的教程没讲。我们人人学会单片机教程就讲过。其实很简单的。特分享CPU定时器模拟PWM输出给你们
#include “STC89.H” //头文件包含
#include <intrins.h> //头文件包含
typedef unsigned char u8; //重新定义数据类型名
typedef unsigned short u16; //重新定义数据类型名
typedef unsigned long u32; //重新定义数据类型名
sbit PWM_OUT=P2^1;
u8 idata PWM_Write_Byte[3]=0;
//****************************祁绪电子 2020年5月***
// 定时器0初始化 晶振11059200,12T,输出50Hz的PWM,占空比0~255
// 定时器初值为:256-(11059200÷12÷50Hz÷256) = 184 = 0xB8
void PWM_Init(void)
{
TMOD &= 0xF0; //配置定时器工作模式
TMOD |= 0x02; //配置定时器工作模式 8位自动重装模式
TL0 = 0xB8;; //定时器初值
TH0 = 0xB8; //定时器重装初值
TR0 = 1; //启动定时器0
ET0=1; //允许定时器0申请中断
EA=1; //中断总闸闭合
}
//****************************祁绪电子 2020年5月***
//定时器0的CPU处理函数,位置任意写都行
void PWM_Display_timer0() interrupt 1
{
static u8 pwm_t=0; //局部变量,不丢失数据
if(pwm_t<PWM_Write_Byte[0])
{
PWM_OUT=1;
}
else PWM_OUT=0;
pwm_t++;
}
//***************************祁绪电子 2020年5月***
// PWM 数模变换数据分配
void PWM_Allot()
{
static u8 kkk=0;
static u8 count=0;
count++;
if(count>100)
{
count=0;
kkk++;
PWM_Write_Byte[0]=kkk; //kkk为占空比自动增加
PWM_Write_Byte[1]=10;
PWM_Write_Byte[2]=10;
}
}
void main() //主函数
{
PWM_Init();
while(1) //主函数大循环
{
PWM_Allot();
}
},首先是:计时时间太短,你的写法误差太大,应使用自动重装模式,中断中只有一句:time++;并将判断放到主程序,它到1000自然是一个周期嘛。如果能提高主频就更好了。
其次是:电调不是你这么用的啊,电调驱动电机转动需要两个步骤:1先给电调最大油门,你会听到“哔哔”;2“哔哔”后你再给电调最小油门,会听到”哔哔毕“,然后是一声较长的”毕“;3这时电调就准备好了,给一个1~2ms范围内的油门就可以转动了。你的程序都没干这些事,转不了啊。,
glinfei 发表于 2021-1-8 16:22
首先是:计时时间太短,你的写法误差太大,应使用自动重装模式,中断中只有一句:time++;并将判断放到主程 …

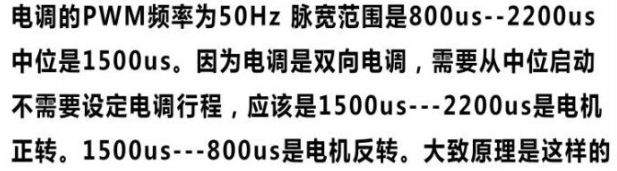

这个最大最小油门就是最大最小行程吧?老板给的说明说不需要,只需要设置中间启动
