关于555定时电路修改,朋友做了个电路但是把需求弄错了，原来要求的是通电电机转，触摸停转，然后复位，按按钮停转：但做成的是触摸转，然后不转，按按钮才转，有没有什么简单的方法可以把电机转和不转改过来呢
,三极管反向一下即可,加一个非门在555输出,

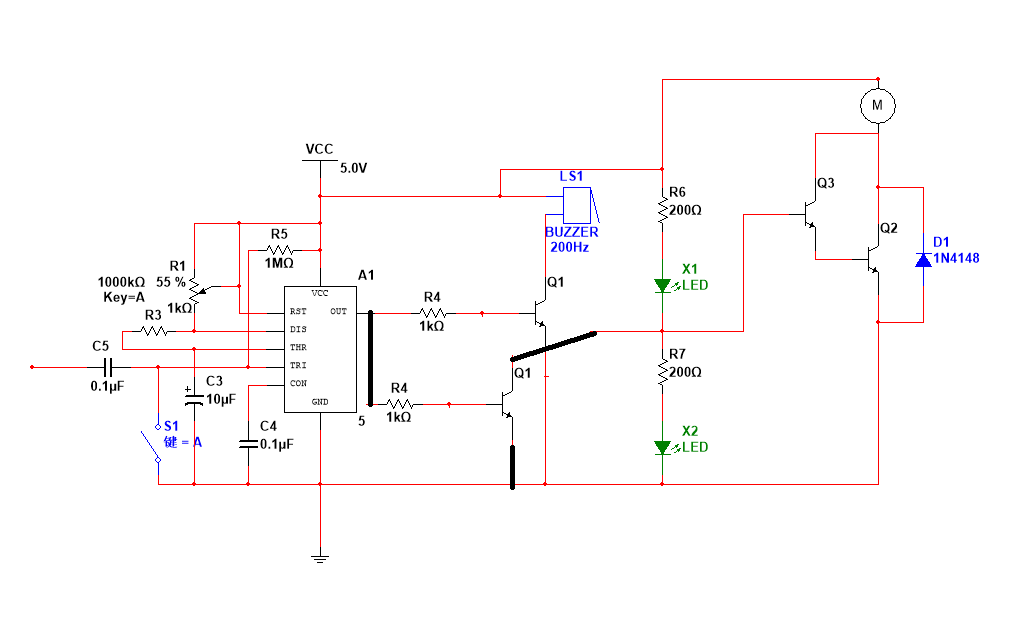

,试了试改了那条线加电阻三极管好像没变化,你的电路图错了吧，三极管Q1的基极与发光二极管X1的阴极不能连吧？,

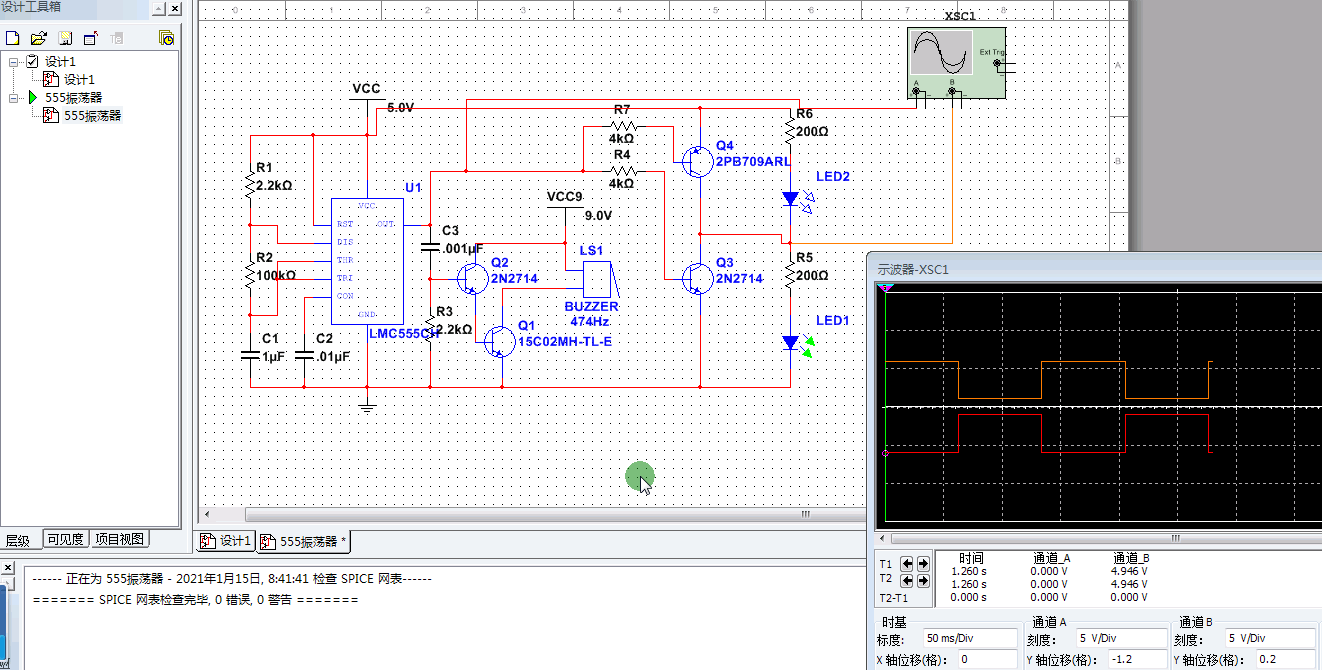

用达林顿试看,从下图可见添加三极管后相位就是反向的.

,

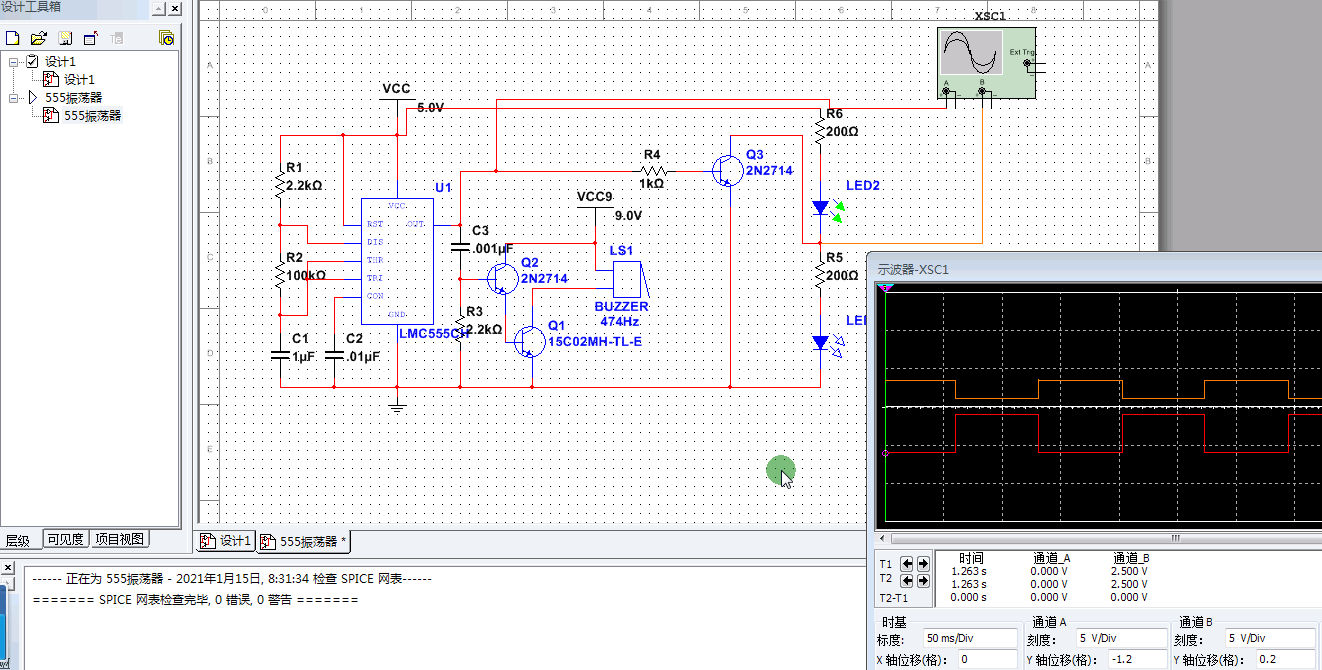

,Q3的基极不能和Q1的基极直接连吧, Q1的基极会把电压始终牵制在0.7V(Q1的基极相当于正向导通的二极管).,你这个电路电机是不受控的。正确的接法是Q3基极串联电阻后接R7上端，然后直接接到555的3脚而不是接Q1基极！,另外，Q3需要换成PNP型三极管才能实现设计目标。,通过以上可悟出适当修改电阻参数
