请教一个3v控制5v开关通断的电路图

请教一个3v控制5v开关通断的电路图,请教一个3v控制5v开关通断的电路图，主要是想利用上我的红外探头，可惜输出电压太低了，控制的灯不是很亮。因为我手头的三极管有限，最好是用我手头的三极管，如下：
s9018      st2sa1050gvd b   2n3904h331  a42 b331   s8050d331  s9012  2n 5551 2n 3908  d1666  ksp 42  hmps a94   c1815 c2020 3330u5c  c1006

管子比较多的就这几种吧

另外有二极管、电阻等各种 不知道能不能组装成我的需求，请教大神，希望各路大神指导一下

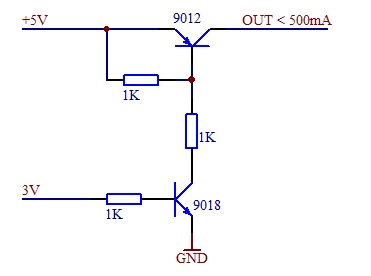

,能否貼上电路图? 方便研究一下,

,用一个200~1K电阻加2N3908(NPN三极管）就可以了，3V正极经过电阻连到三极管基极。,

感谢大佬，我试试！,三极管平面向上，三级向内，最左侧是输入3v  中间负极 右侧为负极通断，是这样的吗,R2是作为最终负载。其他电阻，接在基极上的（R1,R3），不能太小，4K左右，保证三极管嫩刚进入饱和状态。S9012的驱动能力好像不如S8550。S8550也是很常见的PNP型三极管。对应的NPN三极管是S8050。2N5551可以用S8050替换。
电路是根据正逻辑设置的，即输出端3.3V时，负载加电。否则可以省略第二个三极管，让R4变成负载。这时，最好用S8050替换2N5551.
因为用于数字电路，尽量选择开关特性好的三极管。
,

用2欧的电阻测试失败
