请问下STC8A8K单片机驱动DHT22在串口显示,没有数据

请问下STC8A8K单片机驱动DHT22在串口显示,没有数据,用的STC8a8k64s4a12驱动dht22的时候不知道是程序的问题还是怎么回事,通过串口接收数据的时候。没有数据显…

请问下STC8A8K单片机驱动DHT22在串口显示,没有数据,用的STC8a8k64s4a12驱动dht22的时候不知道是程序的问题还是怎么回事,通过串口接收数据的时候。没有数据显示下面是代码

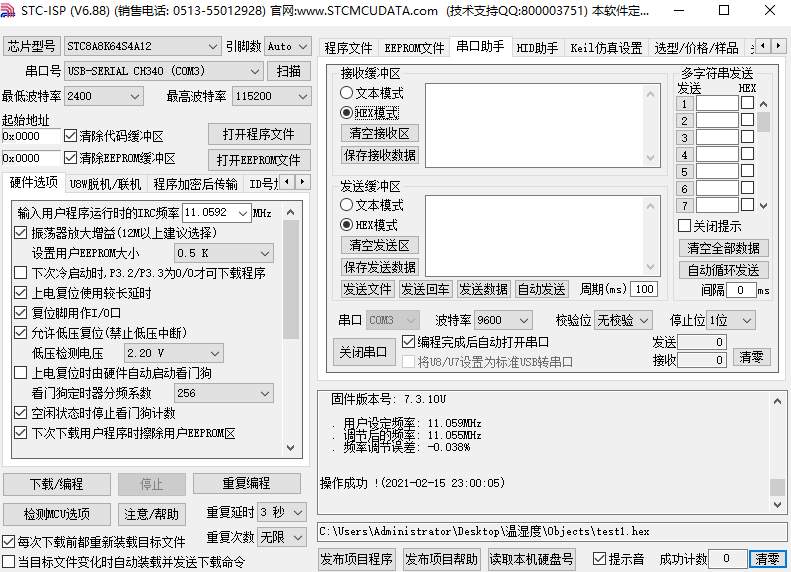

请问下STC8A8K单片机驱动DHT22在串口显示,没有数据插图

  1. //           DHT21使用范例
  2. //单片机 AT89S52 或 STC89C52RC
  3. //功能   串口发送温湿度数据 晶振 11.0592M 波特率 9600
  4. //硬件   P2.0口为通讯口连接DHT22,DHT22的电源和地连接单片机的电源和地,单片机串口加MAX232连接电脑
  5. //****************************************************************//
  6. #include <reg51.h>
  7. #include <intrins.h>
  8. //
  9. typedef unsigned char  U8;       /* defined for unsigned 8-bits integer variable           无符号8位整型变量  */
  10. typedef signed   char  S8;       /* defined for signed 8-bits integer variable                  有符号8位整型变量  */
  11. typedef unsigned int   U16;      /* defined for unsigned 16-bits integer variable           无符号16位整型变量 */
  12. typedef signed   int   S16;      /* defined for signed 16-bits integer variable           有符号16位整型变量 */
  13. typedef unsigned long  U32;      /* defined for unsigned 32-bits integer variable           无符号32位整型变量 */
  14. typedef signed   long  S32;      /* defined for signed 32-bits integer variable           有符号32位整型变量 */
  15. typedef float          F32;      /* single precision floating point variable (32bits) 单精度浮点数(32位长度) */
  16. typedef double         F64;      /* double precision floating point variable (64bits) 双精度浮点数(64位长度) */
  17. //
  18. #define uchar unsigned char
  19. #define uint unsigned int
  20. #define   Data_0_time    4
  21. //———————————————-//
  22. //—————-IO口定义区——————–//
  23. //———————————————-//
  24. sbit  P2_0  = P2^0 ;
  25. //———————————————-//
  26. //—————-定义区——————–//
  27. //———————————————-//
  28. U8  U8FLAG,k;
  29. U8  U8count,U8temp;
  30. U8  U8T_data_H,U8T_data_L,U8RH_data_H,U8RH_data_L,U8checkdata;
  31. U8  U8T_data_H_temp,U8T_data_L_temp,U8RH_data_H_temp,U8RH_data_L_temp,U8checkdata_temp;
  32. U8  U8comdata;
  33. U8  outdata[5];  //定义发送的字节数
  34. U8  indata[5];
  35. U8  count, count_r=0;
  36. U8 str[5]={“RS232”};
  37. U16 U16temp1,U16temp2;
  38. SendData(U8 *a)
  39. {
  40.         outdata[0] = a[0];
  41.         outdata[1] = a[1];
  42.         outdata[2] = a[2];
  43.         outdata[3] = a[3];
  44.         outdata[4] = a[4];
  45.         count = 1;
  46.         SBUF=outdata[0];
  47. }
  48.        void Delay(U16 j)
  49.     {      U8 i;
  50.             for(;j>0;j–)
  51.           {
  52.                 for(i=0;i<27;i++);
  53.           }
  54.     }
  55.       void  Delay_10us(void)
  56.       {
  57.         U8 i;
  58.         i–;
  59.         i–;
  60.         i–;
  61.         i–;
  62.         i–;
  63.         i–;
  64.        }
  65.
  66.         void  COM(void)
  67.       {
  68.
  69.                 U8 i;
  70.
  71.        for(i=0;i<8;i++)
  72.             {
  73.
  74.                        U8FLAG=2;
  75.                    while((!P2_0)&&U8FLAG++);
  76.                         Delay_10us();
  77.             Delay_10us();
  78.             Delay_10us();
  79.                           U8temp=0;
  80.              if(P2_0)U8temp=1;
  81.                     U8FLAG=2;
  82.                  while((P2_0)&&U8FLAG++);
  83.                    //超时则跳出for循环
  84.                     if(U8FLAG==1)break;
  85.                    //判断数据位是0还是1
  86.
  87.                 // 如果高电平高过预定0高电平值则数据位为 1
  88.
  89.                    U8comdata<<=1;
  90.                       U8comdata|=U8temp;        //0
  91.              }//rof
  92.
  93.         }
  94.         //——————————–
  95.         //—–湿度读取子程序 ————
  96.         //——————————–
  97.         //—-以下变量均为全局变量——–
  98.         //—-温度高8位== U8T_data_H——
  99.         //—-温度低8位== U8T_data_L——
  100.         //—-湿度高8位== U8RH_data_H—–
  101.         //—-湿度低8位== U8RH_data_L—–
  102.         //—-校验 8位 == U8checkdata—–
  103.         //—-调用相关子程序如下———-
  104.         //—- Delay();, Delay_10us();,COM();
  105.         //——————————–
  106.         void RH(void)
  107.         {
  108.           //主机拉低18ms
  109.      P2_0=0;
  110.            Delay(180);
  111.            P2_0=1;
  112.          //总线由上拉电阻拉高 主机延时20us
  113.            Delay_10us();
  114.            Delay_10us();
  115.        Delay_10us();
  116.            Delay_10us();
  117.          //主机设为输入 判断从机响应信号
  118.            P2_0=1;
  119.          //判断从机是否有低电平响应信号 如不响应则跳出,响应则向下运行
  120.            if(!P2_0)                 //T !
  121.            {
  122.            U8FLAG=2;
  123.          //判断从机是否发出 80us 的低电平响应信号是否结束
  124.            while((!P2_0)&&U8FLAG++);
  125.            U8FLAG=2;
  126.          //判断从机是否发出 80us 的高电平,如发出则进入数据接收状态
  127.            while((P2_0)&&U8FLAG++);
  128.          //数据接收状态
  129.            COM();
  130.            U8RH_data_H_temp=U8comdata;
  131.            COM();
  132.            U8RH_data_L_temp=U8comdata;
  133.            COM();
  134.            U8T_data_H_temp=U8comdata;
  135.            COM();
  136.            U8T_data_L_temp=U8comdata;
  137.            COM();
  138.            U8checkdata_temp=U8comdata;
  139.            P2_0=1;
  140.          //数据校验
  141.
  142.            U8temp=(U8T_data_H_temp+U8T_data_L_temp+U8RH_data_H_temp+U8RH_data_L_temp);
  143.            if(U8temp==U8checkdata_temp)
  144.            {
  145.                      U8RH_data_H=U8RH_data_H_temp;
  146.                      U8RH_data_L=U8RH_data_L_temp;
  147.                   U8T_data_H=U8T_data_H_temp;
  148.                      U8T_data_L=U8T_data_L_temp;
  149.                      U8checkdata=U8checkdata_temp;
  150.            }//fi
  151.            }//fi
  152.         }
  153.
  154. //———————————————-
  155. //main()功能描述:  AT89C51  11.0592MHz         串口发
  156. //送温湿度数据,波特率 9600
  157. //———————————————-
  158. void main()
  159. {
  160.         //uchar str[6]={“RS232”};
  161.         /* 系统初始化 */
  162.         TMOD = 0x20;          //定时器T1使用工作方式2
  163.         TH1 = 253;        // 设置初值
  164.         TL1 = 253;
  165.         TR1 = 1;          // 开始计时
  166.         SCON = 0x50;          //工作方式1,波特率9600bps,允许接收
  167.         ES = 1;
  168.         EA = 1;           // 打开所以中断
  169.         TI = 0;
  170.         RI = 0;
  171.         SendData(str) ;   //发送到串口
  172.         Delay(10);         //延时100US(12M晶振)
  173.         while(1)
  174.         {
  175.            //————————
  176.            //调用温湿度读取子程序
  177.            RH();
  178.            //串口显示程序
  179.            //————————–
  180.            str[0]=U8RH_data_H;
  181.            str[1]=U8RH_data_L;
  182.            str[2]=U8T_data_H;
  183.            str[3]=U8T_data_L;
  184.            str[4]=U8checkdata;
  185.
  186.        SendData(str) ;  //发送到串口
  187.            //读取模块数据周期不宜小于 2S
  188.            Delay(20000);
  189.         }//elihw
  190.
  191. }// main
  192. void RSINTR() interrupt 4 using 2
  193. {
  194.         U8 InPut3;
  195.         if(TI==1) //发送中断
  196.         {
  197.                 TI=0;
  198.                 if(count!=5) //发送完5位数据
  199.                 {
  200.                         SBUF=outdata[count];
  201.                         count++;
  202.                 }
  203.         }
  204.         if(RI==1)         //接收中断
  205.         {
  206.                 InPut3=SBUF;
  207.                 indata[count_r]=InPut3;
  208.                 count_r++;
  209.                 RI=0;
  210.                 if (count_r==5)//接收完4位数据
  211.                 {
  212.                 //数据接收完毕处理。
  213.                 count_r=0;
  214.                 str[0]=indata[0];
  215.                  str[1]=indata[1];
  216.                    str[2]=indata[2];
  217.                          str[3]=indata[3];
  218.                                  str[4]=indata[4];
  219.                                  P0=0;
  220.                 }
  221.         }
  222. }

复制代码

作者: soufei
